医用内窥镜冷光源简介

医用内窥镜冷光源的基本作用是产生冷光,可提供采用纤维导光束的各种内窥镜作为光源部分,为进行内腔观察检查提供亮度照明。再根据各种各样的需要添加相应的结构来实现其他的功能。

目前内窥镜冷光源按光源的类型大致分为普通卤素灯光源和氙灯光源、LED冷光源三种,目前最常用的是氙灯、LED灯,这两种光源色泽接近日光,使眼睛感觉图像逼真,但是氙灯寿命短,经常替换,LED冷光源具有体积小、寿命长、效率高等优点,可连续使用长达10万个小时,未来LED光源应用在照明领域亦成为主流。



医用内窥镜冷光源适应症

医用冷光源主要用于医疗设备中各内镜的照明,观察人眼不能直接观察或不方便观察的腔体内组织和结构,分为诊断用和治疗用两类。诊断用主要用于身体内部的视频检查,包括胃镜、肠镜、耳鼻咽喉镜等。治疗用普遍用于各类微创手术,包括腹腔镜、宫腔镜、各关节镜等。



 医用内窥镜冷光源结构和原理

1.医用内窥镜冷光源的结构

医用内窥镜冷光源一般由开关电源、控制电路、灯架、灯组件、隔热玻璃、风扇、散热器、亮度调节开关、隔热板、外壳、面板组成。

2.医用内窥镜冷光源的工作原理

光源发出的光传输到光纤中,采用光纤作为光传输介质,将光能量传输到照明物或者其他照明系统。


医用内窥镜冷光源特点

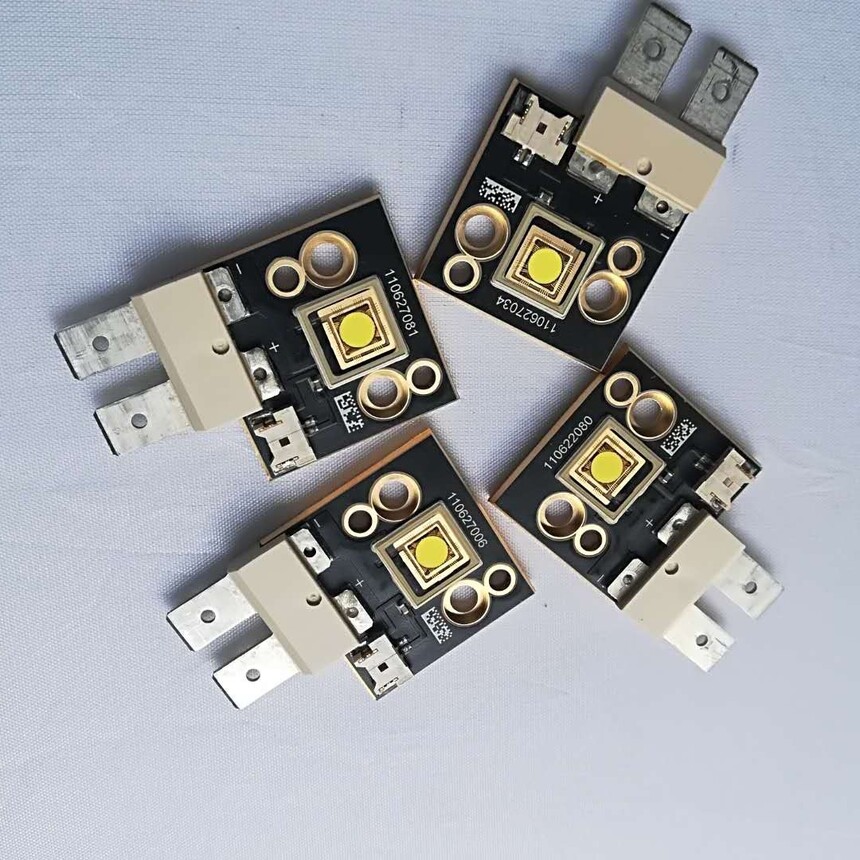

1:采用进口医级LED发光组件,性能稳定。

2:寿命长:使命寿命长达2-4万小时。

3:色温纯:6700K+500K,接近自然光。

4:照度高:>2000000Lx,通透性强。照度连续可调。

5:显色性好:显色指数大于92,视野立体感强。

6:光源温度低,对于内窥镜无损伤。

7:光源即开即亮,开启无延迟。

8:兼容性好:接口国际标准,可接STORZ,OLYMPUS,WOLF,等大部分品牌


医用内窥镜冷光源功能

1.1光源

医用冷光源的主要作用就是产生冷光.从目前来看,常用的医用冷光源主要有如下两类:其一是普通的卤素灯(Halogenlamp)光源,卤素灯的发光原理和普通的白炽灯没有太大的区别,唯一的区别就是卤素灯在灯泡中充入了95%的混合气(二溴甲烷和氪气)以及5%的高纯氮,这些惰性气体的存在使得卤素灯的灯泡内能够建立起卤钨循环,其使用寿命也能够大大的延长;其二是疝气灯(High mtensity DiScharge),疝气灯的发光原理与卤素灯不一样,它的灯泡内充满了包括疝气在内的惰性混合气体,没有灯丝,而是通过启动器和电子镇流器形成电弧发光。要注意发生故障现象,比如开机后电源指示灯亮,散热风扇正常工作。但工作灯泡未亮,无输出电压。随着半导体工业发展,利用高亮度发光LED元件作为光源、大大减少了发光源的温度和热能耗。又提高了导光束的寿命,特别是在现代内窥镜微创手术中降低了光源对人体内组织的损伤。并且冷光源的故障也明显下降,极大减少维护工作量。

1.2光源的利用

无论是卤素灯、疝气灯还是LED,它们都还不是绝对的冷光,在很多条件下并不能直接用于患者,因此我们还要通过一定的方式将这些光源转化为冷光(降级色温)。首先,要采用真空镀膜的非球形反射镜面,该镜面通过镀膜能够吸收大量的红外线,使得发光温度得到有效的降低,为了保证镀膜的正常工作,还要在光源旁边加上冷却风扇。确保其散热性能。然后,就是要将光源通过光导纤维进行传输,作为内窥镜等需冷光的医疗设备的光源。

1.3冷光源的功能

冷光源的主要功能就是用于内窥镜光源,由于人体的内部非常的脆弱,也很敏感,若内窥镜采用的不是冷光源,则患者很有可能被内窥镜低温灼伤,照成不必要的痛苦。使用冷光源能够有效地避免这一现象的发生。另外,冷光源和传统的光源相比,具有更好的照度和光色,使摄像系统能够为患者的检查和治疗提供良好的视线,更有助于内窥镜清晰视野。


内窥镜冷光源优点

1、LED发光组件,稳定性强。

2、色温≥5500~6500k,发光颜色纯,无杂光,通透性强,显色性好,视野立体感强。

3、超长的寿命,无需频繁更换灯泡,节约使用成本。

4、适用领域:医疗专用LED,医疗特种LED,医疗冷光源,内窥镜照明,光纤照明,仪器视觉照明,特种照明等领域。

5、结构简单,便于携带,可充电,并可接软管内窥镜及硬管内窥镜。

6、体积小,重量轻,比传统的光源更安全,更环保,方便随身携带。



医用内窥镜冷光源保养

1.光源箱应有良好的接地,以保证安全使用。其放置处应有良好的清洁、干燥、通风的环境,避免灰尘和潮湿的侵蚀,避免阳光的直接照射。如果环境不清洁,通风不良,日久势必导致机内灰尘积贮,使机内温度升高,影响电子元件的正常工作。夏季室内温度过高时,应加以通风以利降温。使用结束,应用防尘罩遮盖。

2.光源箱长期搁置不用时应装箱保存。并注意防潮。特别在霉雨季节里,最好能定期开机一小时,防止电子线路的受潮霉蚀。

3.光源箱应有良好的接地,如遇光源箱故障应请专业人员检查,如有元件损坏,一般应送专业维修站检修。切勿搜自以不相符的元件代替或短接,以免造成更大的损坏。
